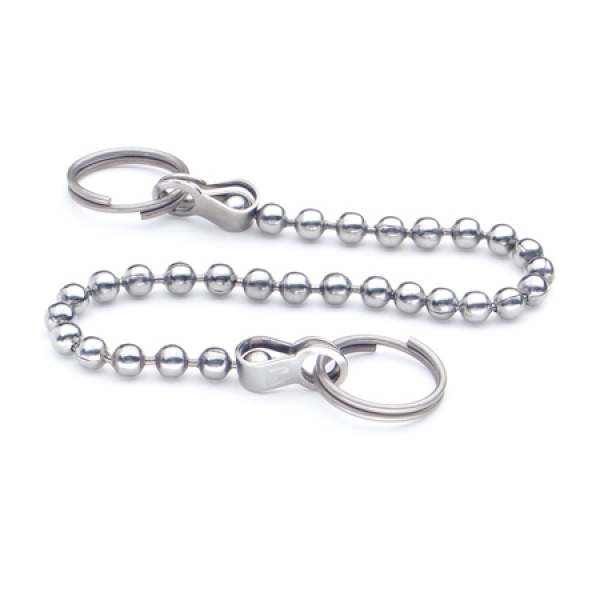

GN 111 Kugelketten mit zwei Schlüsselringen

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

Länge l:

ab 2,08 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Kugelketten GN 111 werden hauptsächlich in Verbindung mit Kugelsperr- und Steckbolzen verwendet.

Dabei zeichnen sich die Kugelketten dadurch aus, dass sie keinerlei Steifigkeit aufweisen.

Die Schlüsselringe werden unmontiert geliefert, beide Ringe haben den gleichen Ø d1.

Die Angaben über die Belastbarkeit sind Richtwerte unter Ausschluss jeglicher Haftung.

geeignet für Kugelsperr- und Steckbolzen

* GN 113.1, GN 124
Ø 6, Ø 8

** GN 124
Ø 10, Ø 12

und

GN 113.3, GN 113.4,
GN 113.5, GN 113.6,
GN 113.7, GN 113.8,
GN 114.2, GN 114.3,
GN 114.6, GN 214.2,
GN 214.3, GN 214.6
alle Ø

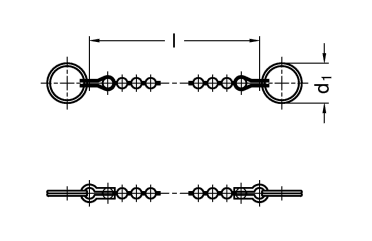

Länge l ±3	d₁	d₂	Statische Belastbarkeit in N ≈ mit Schlüsselring	ohne Schüsselring
200	14*	1	50	180
200	18**	1,3	90	180
200	24	1,5	100	180
200	30	1,8	120	180
320	14*	1	50	180
320	18**	1,3	90	180
320	24	1,5	100	180
320	30	1,8	120	180
500	14*	1	50	180
500	18**	1,3	90	180
500	24	1,5	100	180
500	30	1,8	120	180
1000	14*	1	50	180
1000	18**	1,3	90	180
1000	24	1,5	100	180
1000	30	1,8	120	180

Ausführung

Kugelkette
Messing vernickelt

Schlüsselring
Edelstahl, nichtrostend 1.4310

RoHS

Zubehör:
Einzelne Schlüsselringe sind lieferbar unter der Bezeichnung GN 111.3.

Artikelnummern

111-200-14
111-200-18
111-200-24
111-200-30
111-320-14
111-320-18
111-320-24
111-320-30
111-500-14
111-500-18
111-500-24
111-500-30
111-1000-14
111-1000-18
111-1000-24
111-1000-30
