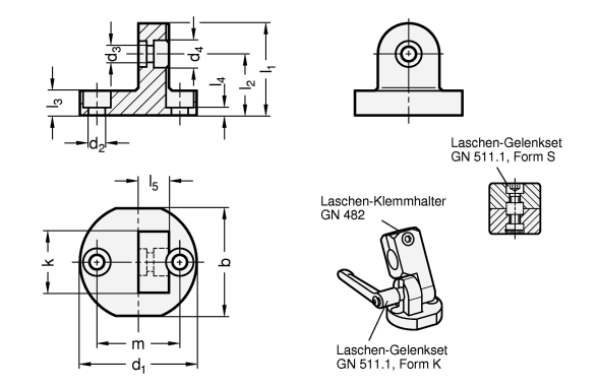

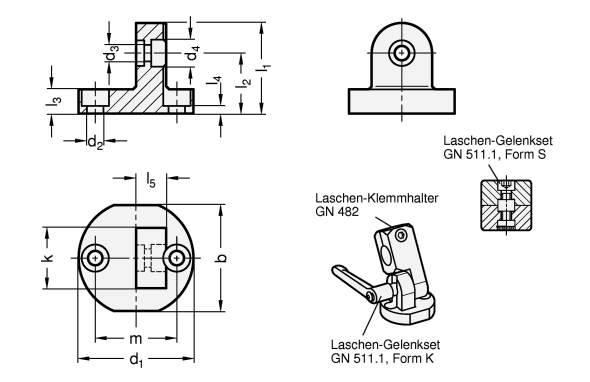

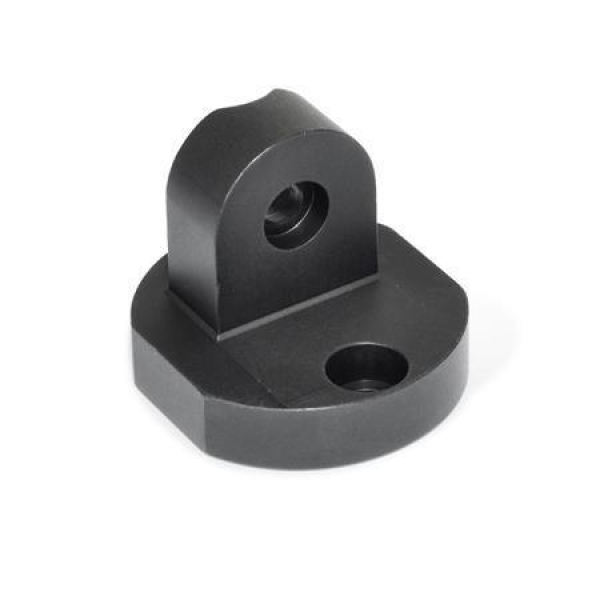

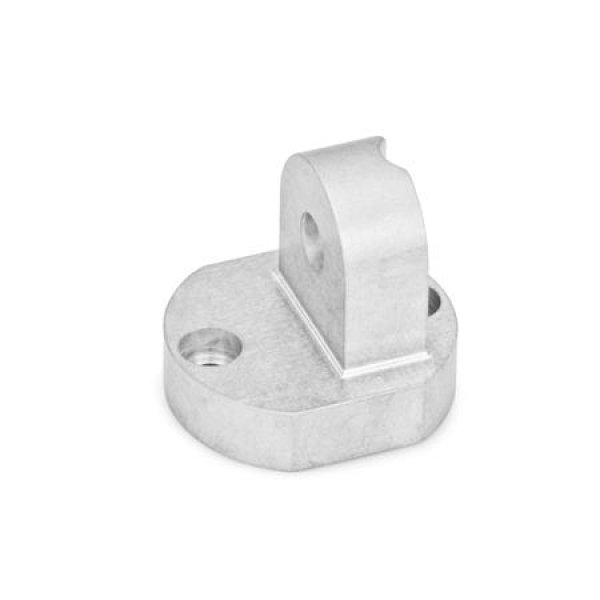

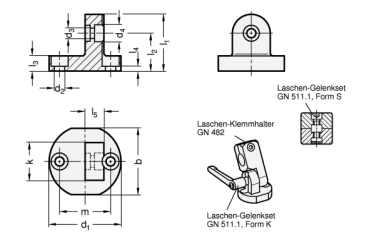

Fußlaschen-Klemmhalter GN 485 lassen sich mit Laschen-Klemmhalter GN 482, T-Laschen-Klemmhalter GN 483 sowie mit Anbau-Laschen-Klemmhalter GN 484 mit gleichen k-Maßen zu Gelenk-Klemmhaltern kombinieren. Dazu stehen Laschengelenksets GN 511.1 mit Schraube Form S und verstellbarem Klemmhebel Form K zur Verfügung (Bestellbezeichnung siehe Maßtabelle).
Der Bohrungsabstand m der Fußlaschen-Klemmhalter GN 485 ist auf Fuß-Klemmhalter GN 473, Klemmhalter GN 477, Flanschbolzen GN 480 sowie auf Haltemagnete GN 51.6 abgestimmt.
| k |
b |
d1 |
d2
für
Schraube |
d3
Gelenk-
bohrung |
d4 |
l1 |
l2 |
l3 |
l4 |
l5 |
m |
Laschengelenkset für d3
Form K |
Laschengelenkset für d3
Form S |
| 16 |
29 |
31,5 |
M 4 |
4,5 |
7,5 |
25 |
17 |
7 |
3 |
8 |
22 |
GN 511.1-M4-16-K |
GN 511.1-M4-16-S |
| 20 |
35 |
38 |
M 5 |
5,5 |
9 |
30 |
20 |
8 |
2,5 |
10 |
27 |
GN 511.1-M5-20-K |
GN 511.1-M5-20-S |
| 25 |
41 |
45 |
M 6 |
6,5 |
10,5 |
37 |
24,5 |
10 |
4 |
12,5 |
32 |
GN 511.1-M6-25-K |
GN 511.1-M6-25-S |
| 30 |
44 |
50 |
M 6 |
6,5 |
10,5 |
44,5 |
29,5 |
12,5 |
6,5 |
15 |
36 |
GN 511.1-M6-30-K |
GN 511.1-M6-30-S |
